隨著“中國制造2025”戰略及各項相關產業政策的持續推進，我國傳統制造業目前處于轉型升級的關鍵期，生產制造朝著自動化、智能化、多樣化方向發展。近年，伴隨著半導體行業工藝制程的不斷技術升級，對晶圓質量管控愈發嚴格。為實現晶圓加工的整個生命周期的溯源管理，可在晶圓或晶粒表面標刻清晰的字符、一維碼或二維碼等特定標識，使其具有專屬“身份證”。激光打標的高效率、高精度、高性能、無耗材等優點使其成為晶圓標記的首選技術。
為滿足在晶圓上的精細激光打標要求，大族半導體潛心研發全自動晶圓打標機系列產品，憑借精湛的激光工藝，用先進技術賦能精密智造。2023年重磅推出全自動（WM-N6）系列最新設備——WM-N6123A。WM-N6123A沿襲了WM-N6系列的優勢技術，以高標準滿足客戶多元化的生產需求，結合市場為客戶量身定制最合適的解決方案，突破了國內晶圓透膜打標的新工藝，已在半導體行業受到了廣泛關注與應用。

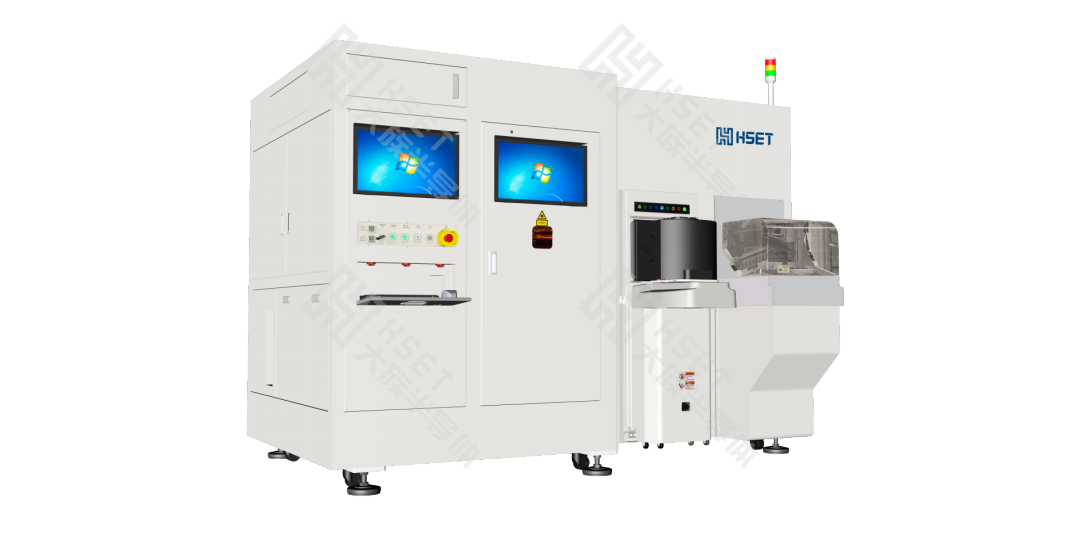

設備型號：WM-N6123A
對半導體晶圓進行激光打標，可以在硅、EMC、背金（T1/1K，NI/1K，AG/100K，NI/0.5K）等材料表面標記字母、數字、條形碼、二維碼等多種字符。
● 可對晶圓進行透膜打標（支持藍膜、白膜透膜打標）、正面打標、背面打標、ID打標、DIE打標；
● 兼容8-12寸裸片晶圓及8-12寸ring環晶圓；
● 滿足字母、數字、條形碼、二維碼等各種字符類型標記；
● 全自動上下料，采用機械手臂真空吸附，定位精度高；
● 高效檢測系統，可對打標后的效果進行內容檢測以及位置檢測；
● 可接收客戶打標Mapping數據，可實現各種跳號功能；
● 可與客戶公司系統聯網，支持SECS/GEM功能；
● 控制系統：振鏡方頭+控制卡、Windows7(Scanner+ControlCard) 、Windows7
● 激光波長：532nm
● ID打標精度：±150μm；
DIE打標精度：±75μm；
● 晶圓尺寸：8、12 inch
● Si Wafer ID顆粒增量0.3μm≤15顆(深度≤1.5μm）
● 長×寬×高：2503×1801×2028mm

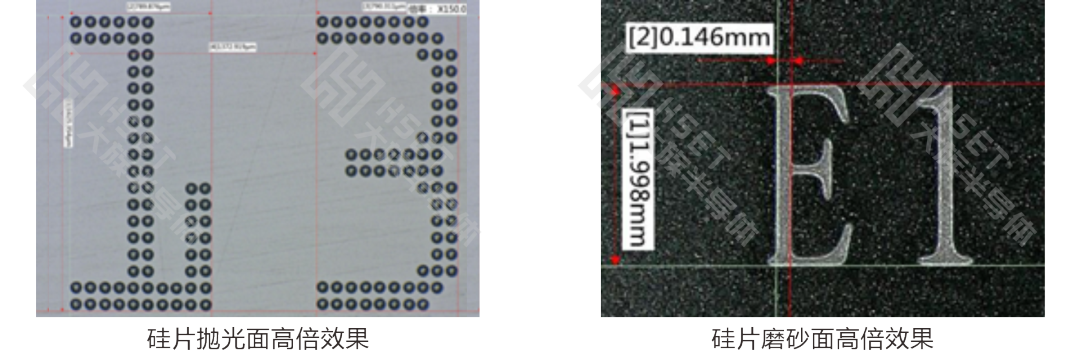

● 正面裸片

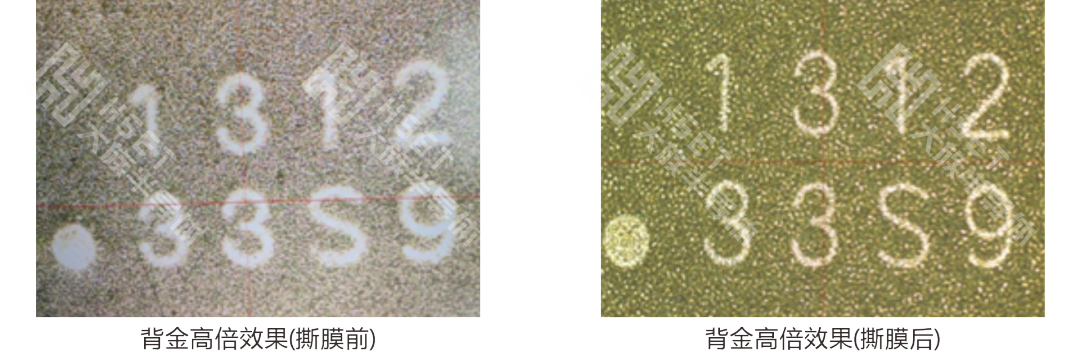

● 背面(帶膜)
隨著激光技術的發展與革新，大族半導體把握行業發展機遇，深入研究和拓展晶圓的激光加工工藝及應用，持續圍繞晶圓制造相關制程推出系列最新激光解決方案，實現了高效的生產管理。未來，大族半導體將始終發揮工藝技術引領作用，在激光應用領域不斷自主創新，重點聚焦“新技術、新工藝、新產品”，持續推動集成電路高端裝備的國產化進程，為實現“中國制造2025”的宏偉目標貢獻力量。
