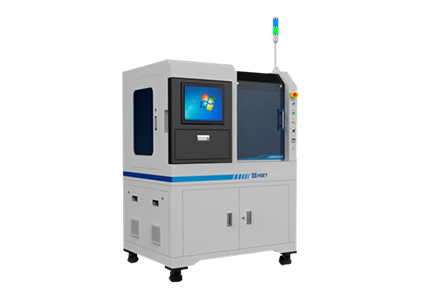

設備型號：DSI-S-HDL8500
應用范圍：適用于硅、陶瓷、玻璃、砷化鎵、磷化銦、環氧樹脂（QFN、DFN等封裝）等材料的切割，全系列兼容6-12英寸范圍。
主要特點：
1、外觀尺寸追求小型化，占地面積小，切割行程大
2、配備NCS、BBD、漏液檢測模塊、遠程控制模塊，智能化、高效化適應客戶需求
3、大功率主軸，高速高精度電機，大幅提高生產效率
4、高效的自動對準，自動刀痕識別以及崩邊檢測功能
5、多種切割模式任意選擇，配有數據管理和日志管理系統，隨時監控生產狀況
6、配備17英寸觸屏顯示器，呈現更多信息
主要參數:
| 主軸 | 轉速 rpm | 10000-40000 | 對準系統 | 照明光源 | 同軸+環形 |
| 輸出功率kw | 2 | 鏡頭放大倍率 | 6X + 0.8X | ||
| X軸 | 有效行程mm | 152 | 顯示器 | 17″ 彩色觸摸屏 | |
| 劃切速度 mm/s | 0.01-800 | 操作系統 | 控制系統 | GALIL運動控制卡 | |
| Y軸 | 有效行程mm | 152 | 操作系統 | Windows 7 | |
| 單步精度mm | 0.001/5 | 語言 | 中文 | ||
| 累積誤差mm | 0.002/152 | 加工尺寸 | 工作尺寸 | ?6″或□152×152 | |
| Z軸 | 有效行程 mm | Max35 | 圓形工作臺 | ?6″ | |
| 重復定位精度 mm | 0.001 | 方形工作臺 | 152mm×152mm | ||
| 最大刀具尺寸 mm | ?58 | 電源 | 電源 | 單相AC220V±10% | |
| T軸 | 轉角范圍 deg | Max330 | 氣源 | 壓縮空氣壓力 | 0.5-0.7 Mpa |
| 重復定位精度 deg | ±0.001 | 壓縮空氣耗氣量 | 200L/min | ||
| 功能 | 自動對準 | 標配 | 水源 | 切割水流量 | 4.0 L/min |
| 刀痕自動檢測 | 標配 | 主軸冷卻水流量 | 2.0 L/min | ||
| 位置自動修正 | 標配 | 外形尺寸 | 體積 mm | 490X890X1800 | |
| NCS測高 | 標配 | 凈重 kg | 約600 |

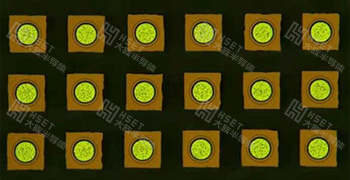

加工效果：
