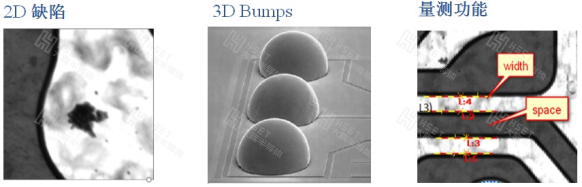

應用范圍：適用于8寸&12寸 bare wafer和frame wafer的2D宏觀缺陷檢測、尺寸測量和3D Bump測量，可實現對晶圓各種特征的多維度檢測。
設備咨詢
主要特點：
1、成像質量:使用最先進的相機技術以實現超快速度且極小像差的掃描
2、量測集成包：大族激光是第一家使用量測集成包的公司，能夠以一種簡單方便的方式創建一個快速的量測方案
3、光學系統:使用自主先進的大視野顯微鏡，配有高級照明系統和即時聚焦技術
4、缺陷查找：使用先進的智能缺陷算法以克服制程工藝帶來的變異
5、直線高精電機，XYZ平臺, 100納米分辨率
6、機械結構200納米精度
7、潔凈化設計 (運動平臺在晶圓下側)
8、浮式基座平臺減小設備震動影響

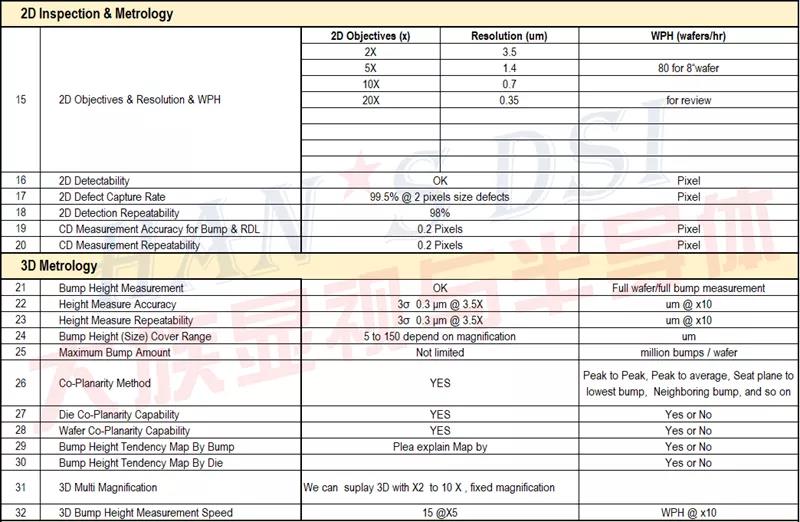

主要參數:
加工效果：
了解更多
